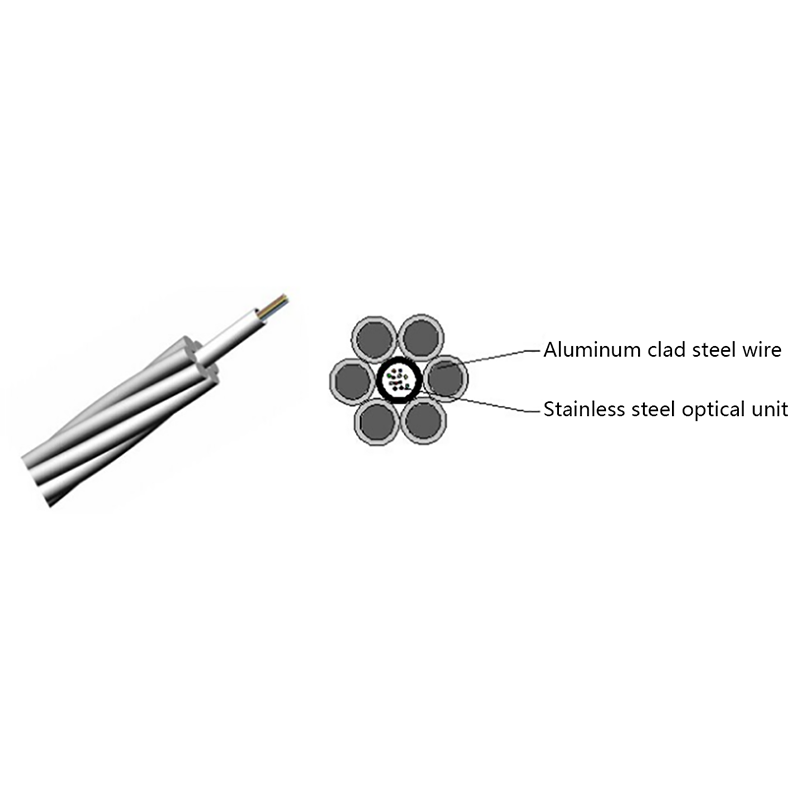

Merkezi tüp OPGW'nin yapısal özellikleri
Paslanmaz çelik borunun optik fiber ünitesi merkeze yerleştirilir ve diğer metal tellerle birlikte bükülerek bir kablo oluşturulur; optik fiber, daha iyi bir fazla uzunluğa sahip olmak için paslanmaz çelik borunun içine yerleştirilir; hassas bir şekilde tasarlanmış optik kablo kesiti, optik kablonun elektriksel performansını, mekanik fiziksel özelliklerini ve termal stabilitesini sağlar;
Katman şeritli OPGW'nin yapısal özellikleri
Paslanmaz çelik boru fiber optik ünitesi aynı anda diğer metal tellerle birlikte bükülecek şekilde tasarlanmıştır;
Paslanmaz çelik boruya yerleştirilen optik fiberin fazla uzunluğu daha iyidir. Aynı zamanda, katmanlı yapının paslanmaz çelik fiber optik ünitesi, büküm boyunca daha büyük ve daha stabil bir çekme fazla uzunluğu üreten ikinci katman üzerinde konumlandırılmıştır;
Hassas bir şekilde tasarlanmış optik kablo kesiti, optik kablonun elektriksel performansını, mekanik fiziksel özelliklerini ve termal stabilitesini sağlar;
Uygulama özellikleri
Hattın teknik şartlarına göre optik kablonun yapısı değiştirilmeden, alüminyum ve çelik kesitlerin oranları birleştirilerek hattın teknik gereksinimlerini karşılayan bir ürün elde edilebilir;
Paslanmaz çelik boru şeklindeki OPGW optik kablo yapısı, alüminyum boru yapısından daha yüksek yanal basınca ve darbe direncine sahiptir; paslanmaz çelik düşük iletkenliğe, yüksek mukavemete ve iyi korozyon direncine sahiptir ve optik fiber iyi korunur;
Paslanmaz çelik boru, nemin veya suyun nüfuz etmesini önlemek için gresle doldurulmuştur; optik fiberin kalan uzunluğunun ayarlanması, optik kablonun iyi sıcaklık özelliklerine sahip olmasını sağlayabilir;
Yüksek mukavemetli, düşük iletkenliğe sahip alüminyum kaplı çelik telden oluşan iç katman, OPGW'nin kendi ağırlığını ve dış yükünü taşır; şarj cildi etkisi prensibini kullanarak, aşırı yük veya arıza kısa devre akımı, optik fiberin korunmasına faydalı olan, iyi iletkenlerin dış katmanı yoluyla kanalize edilir;
Optik kablolar, geleneksel havai topraklama kablolarına benzer mekanik ve elektriksel özelliklere sahiptir; bu, eski topraklama kablolarının değiştirilmesini ve yeni topraklama kablolarının tasarımını ve kurulumunu kolaylaştırır. Topraklama kablosu ve iletişimin ikili işlevlerine sahiptir.
Optik fiberin kalan uzunluğu, kablonun yüksek yüklere ve geniş açıklıklara dayanma kabiliyetini sağlamak için hassas bir şekilde kontrol edilebilir;
